Ha nagyszabású ipari alkalmazásokról van szó, a megfelelő szabályozószeleprugó kiválasztása kulcsfontosságú a teljes rendszer hatékony és biztonságos működéséhez. Tapasztalt szabályozó szeleprugó-szállítóként a saját bőrömön tapasztaltam, hogy egy jól megválasztott rugó milyen hatással lehet az ipari folyamatokra. Ebben a blogban megosztok néhány kulcsfontosságú tényezőt, amelyeket figyelembe kell venni a szabályozószelep rugójának kiválasztásakor a nagyszabású ipari alkalmazásokhoz.
1. Működési feltételek
Az első és legfontosabb figyelembe veendő tényező a szelep működési feltételei. Az ipari környezet rendkívül zord lehet, magas hőmérséklettel, korrozív anyagokkal és jelentős nyomásváltozásokkal.
Hőmérséklet

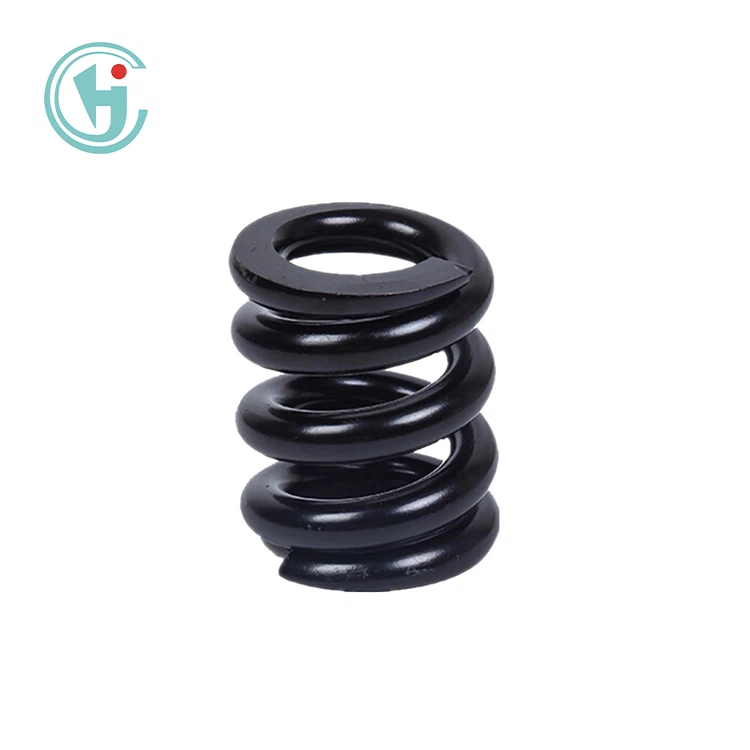

Magas hőmérsékletű alkalmazásoknál a rugóanyagnak meg kell őriznie mechanikai tulajdonságait. Például, ha az ipari folyamatban a hőmérséklet gyakran meghaladja az 500 °C-ot, aMagas hőmérsékletnek ellenálló rugószükséges. Az ilyen rugókban általában olyan anyagokat használnak, mint az Inconel vagy a Hastelloy, mivel kiváló hőállósággal rendelkeznek, és ellenállnak az oxidációnak és a kúszásnak magas hőmérsékleten.
Nyomás
A szeleprendszeren belüli nyomás egy másik kritikus szempont. A rugónak ki kell bírnia a maximális nyomást anélkül, hogy tartósan deformálódna. A nagynyomású alkalmazásokhoz nagy szilárdságú és megfelelő merevségű rugók szükségesek. ANagy feszültségű szeleprugóÚgy tervezték, hogy megbirkózzon nagy erőkkel és megőrizze teljesítményét extrém nyomási körülmények között is. A nyomáskövetelmények meghatározásakor alapvetően figyelembe kell venni a normál üzemi nyomást és az esetleges nyomáscsúcsokat, amelyek a folyamat során előfordulhatnak.
Korrózió
Azokban az iparágakban, ahol a szelep korrozív folyadékokkal vagy gázokkal érintkezik, a korrózióálló rugók elengedhetetlenek. A rozsdamentes acél jó korrózióállósága miatt népszerű választás. Agresszívebb környezetben azonban speciális bevonatokra vagy egzotikus anyagokra lehet szükség.
2. Rugóerő és merevség
A rugóerő közvetlenül összefügg a szelep nyitási és zárási jellemzőivel. Fontos, hogy megfelelő erejű rugót válasszunk, hogy a szelep zökkenőmentesen tudjon nyitni és zárni a szükséges működési feltételek mellett.
A rugóerő kiszámítása
A rugóerő a Hooke-törvény segítségével számítható ki, F = kx, ahol F a rugó által kifejtett erő, k a rugóállandó (merevség), x pedig a rugó szabad hosszától való elmozdulása. Nagyszabású ipari alkalmazásoknál elengedhetetlen a rugóerő pontos kiszámítása. Ehhez részletesen meg kell érteni a szelep működési paramétereit, például a szelepen belüli nyomáskülönbséget, a szelep ülékereje és a lökethossz.
Merevség kiválasztása
A rugó merevsége határozza meg, hogy mekkora erőre van szükség ahhoz, hogy egy bizonyos mértékben összenyomja vagy meghosszabbítsa. A merevebb rugó nagyobb erőt igényel az alakváltozáshoz, míg a lágyabb rugó könnyebben deformálódik adott erő hatására. Azokban az alkalmazásokban, ahol a szelep helyzetének pontos szabályozására van szükség, a megfelelő merevségű rugó kulcsfontosságú. Például egy nyomásszabályozó szelepben egy megfelelő merevségű rugó biztosítja, hogy a szelep stabil nyomáskibocsátást tartson fenn.
3. Anyag kiválasztása
A rugó anyagának megválasztása jelentős hatással van a rugó teljesítményére és tartósságára. A különböző anyagok különböző tulajdonságokkal rendelkeznek, mint például szilárdság, korrózióállóság és hőmérsékletállóság.
Közös anyagok
- Szénacél: A szénacél rugók viszonylag olcsók és jó szilárdságúak. Alkalmasak olyan alkalmazásokhoz, ahol a működési feltételek nem túl szigorúak, például néhány alacsony nyomású és alacsony hőmérsékletű rendszerben.
- Rozsdamentes acél: A rozsdamentes acél rugókat korrózióállóságuk miatt széles körben használják. Olyan alkalmazásokra alkalmasak, ahol a szelep nedvességgel vagy enyhén korrozív anyagokkal érintkezhet.
- Ötvözött acélok: Az ötvözött acélok nagyobb szilárdságot és jobb teljesítményt nyújtanak magasabb hőmérsékleten, mint a szénacél. Gyakran használják nagy igénybevételű és magas hőmérsékletű alkalmazásokban.
- Színesfémek: A színesfémeket, például a bronzot és a titánt olyan speciális alkalmazásokban használják, ahol nem mágneses tulajdonságok vagy magas korrózióállóság szükséges meghatározott környezetben.
4. Tavaszi tervezés
A rugó kialakítása is fontos szerepet játszik a teljesítményében.
Tekercs tervezés
A tekercsek száma, a tekercs átmérője és a huzal átmérője mind befolyásolja a rugó jellemzőit. A több tekercses rugó általában kisebb merevséggel rendelkezik, míg a nagyobb huzalátmérő növeli a rugó szilárdságát. Gondosan figyelembe kell venni a tekercs osztásközét is, amely a szomszédos tekercsek közötti távolság. A megfelelő tekercsemelkedés biztosítja, hogy a rugó simán összenyomódhasson és kinyúlhasson bekötés nélkül.
Vége Design
A rugó végkialakítása befolyásolhatja a beszerelését és a teljesítményét. A gyakori végkialakítások közé tartoznak a zárt és köszörült végek, a nyitott végek és a kettős zárt végek. A zárt és köszörült végek sima felületet biztosítanak a jobb illeszkedés és beállítás érdekében, ami fontos a szelepes alkalmazásoknál.
5. Kompatibilitás a szeleppel
A rugónak méretét, alakját és beépítési követelményeit tekintve kompatibilisnek kell lennie a szeleppel.
Méret és illeszkedés
A rugó külső átmérőjének, belső átmérőjének és szabad hosszának meg kell egyeznie a szelep specifikációival. Előfordulhat, hogy a túl nagy vagy túl kicsi rugó nem illeszkedik megfelelően, ami a szelep nem megfelelő működéséhez vezethet. Elengedhetetlen a szelep rugóüregének pontos mérése és a megfelelő méretű rugó kiválasztása.
Telepítés
Figyelembe kell venni a rugó beépítési módját is. Egyes szelepek speciális rugós beszerelést igényelhetnek, például előre feszített rugót vagy bizonyos tájolású rugót. A megfelelő felszerelés biztosítása elengedhetetlen a rugó megfelelő működéséhez és a szelep biztonságos működéséhez.
6. Minőség és megbízhatóság
Nagyszabású ipari alkalmazásoknál a rugó minősége és megbízhatósága rendkívül fontos.
Gyártási szabványok
Válasszon olyan rugót, amelyet magas minőségi szabványok szerint gyártanak. Keressen olyan beszállítókat, akik követik az iparág által elismert gyártási folyamatokat és minőség-ellenőrzési eljárásokat. Ez biztosítja, hogy a rugó egyenletes teljesítményt nyújtson, és megfeleljen a szükséges előírásoknak.
Tesztelés és tanúsítás
A jó hírű beszállítók különféle teszteket hajtanak végre a rugókon, például stressztesztet, fáradtsági tesztet és méretellenőrzést. A megfelelő tanúsítvánnyal, például ISO 9001-gyel ellátott rugó azt jelzi, hogy minőségirányítási rendszer szerint gyártották.
Összefoglalva, a megfelelő szabályozószeleprugó kiválasztása nagyméretű ipari alkalmazásokhoz megköveteli a működési feltételek, a rugóerő- és merevségi követelmények, az anyagtulajdonságok, a rugókialakítás, a szelepkompatibilitás és a minőségi szabványok átfogó megértését. Szabályozó szeleprugó-szállítóként elkötelezett vagyok amellett, hogy kiváló minőségű rugókat biztosítsunk, amelyek megfelelnek az ipari ügyfelek sokrétű igényeinek. Ha éppen ipari alkalmazásához szabályozó szeleprugót választ ki, azt javasoljuk, hogy forduljon hozzánk szakmai tanácsért, és megbeszéljük konkrét igényeit. Együtt tudunk dolgozni, hogy megtaláljuk a legjobb megoldást az Ön projektjéhez.
Hivatkozások
- Shigley, JE és Mischke, CR (2001). Gépészmérnöki tervezés. McGraw – Hill.
- Wahl, AM (1963). Mechanikus rugók. McGraw – Hill.
